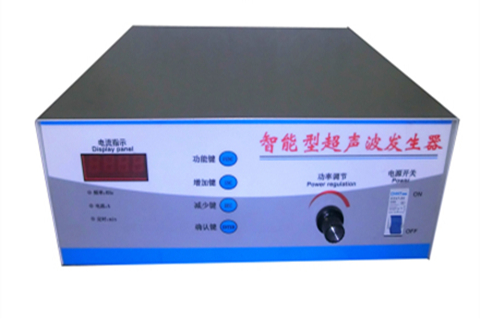

超聲波發生器典型故障分析：

1.頻率計開低壓顯示0.01KHZ，開高壓后沒有功率輸出。

    由于頻率計顯示不正常，可判定G1未起振，經調節W1無效，經檢測觀察，頻率調節電容C1、C2有碰片現象，將電容片觸碰處分開，故障排除。

2.開機后，頻率計顯示正常，但開高壓沒有功率輸出。

首先檢測L1 上的電壓是否正常，以確定故障出在哪一級，如果正常的，則一級一級向后排查，不過要注意的是，自L1后信號分兩路，一路信號不正常不會影響另一路的工作。假如信號在某一級消失，重點查電源和耦合變壓器。

3.開機后，調節按鈕擰大，輸出電流依然偏低小于2A，但超聲波振板或槽有工作聲。

     輸出電流小功率低的原因較多，一可能是推動信號只有一路，表現為B6 次級的兩端電壓不對稱，這個可以從后向前，逐級查找信號電壓或可找到故障，二可能是末級功放管有一只不工作，測量機器在一段時間工作后的出風口的溫度，溫度的變化來判定。第三種現象較少，但也不是不可能，或許是 G7、G8的陽極電壓偏低，開路造成整流后電壓偏低，但保險絲不會自行熔斷，應查原因，以免造成更大的故障。四整流硅堆板因受潮打火，BX8熔斷造成G7、G8電源電壓偏低，則輸出電壓偏低。

4. 開機后，調節按鈕擰大，輸出電流偏低，超聲波振板或槽不工作。

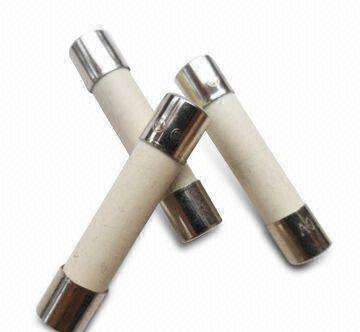

     檢查發現BX7—9全部熔斷，排除其他故障，加上保險絲機器恢復正常。

5.故障為高壓一打開，高壓接觸器馬上斷開，有時BX7—9會熔斷。

    說明高壓電路有嚴重的短路，可用搖表檢查G7、G8相應高壓部分各個組件對地的絕緣電阻，發現有阻值較低的，先脫開電容，一個一個進行排查，特別是硅堆和電子管。如果帶電測試，至少斷開電子管，注意安全。

6.開機后輸出電流大，但換能器不工作。

     這種情況可能是換能器損壞造成短路，這個需要檢查換能器和匹配電感，測試發現短路及時換新。

7.開機，輸出電流正常，頻率正常，網帶式換能器，產品半面洗不干凈。

    此故障特別是新更換超聲振板后，有可能新?lián)Q能器的安裝位置不對，上換能器應調到離開產品上端約2—3CM，下?lián)Q能器可緊靠網帶下。適當調整上下?lián)Q能器位置，相對錯開，避免超聲互相抵消。

8.開機后燒毀高壓硅堆

這類故障大致有三種可能性

  ⑴高壓回路嚴重短路，高壓保險燒毀。這種故障用2500直流的兆歐表測試即可，分別測試每一個元件對機殼的電阻，找出損壞的元器件。

⑵三相升壓變壓器初級有短路現象，次級電壓升高較多。工具用單相調壓器和可以測量高壓電壓的電壓表，斷開變壓器初級次級，次級接上電壓表，注意絕緣，然后調整調壓器電壓，從220V交流電壓左右，三相結果是否一致進行比較。

⑶輸出變壓器損壞，檢查故障輸出變壓器，更換。
