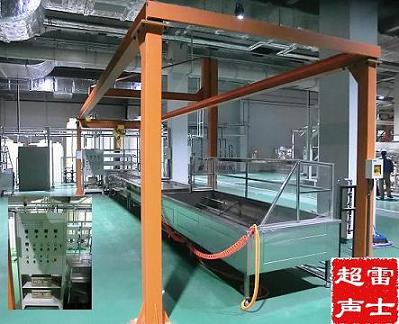

型號：LSA-D80/4000半自動脫脂清洗機 設備概述 半自動脫脂清洗機組成，脫脂槽、水洗槽、去銹槽、噴淋和人工干預槽、天車。工藝流程：天車吊裝工件至脫脂槽清洗→水洗1漂洗→去銹槽除銹→水洗2漂洗→噴淋槽噴淋→空氣吹干→完成

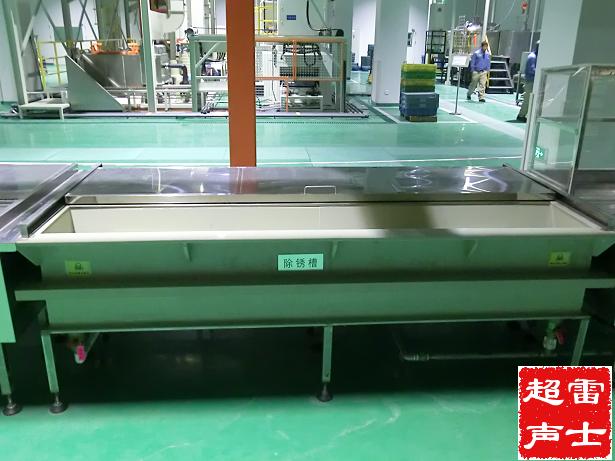

設備部件 | 序號 | 相關部件名稱 | 材質、規格或用途 | 數量 | | 1： | 脫脂槽 | 不銹鋼304 | 1臺 | | 2： | 脫脂儲液槽 | 不銹鋼304 | 1臺 | | 3： | 水洗1漂洗槽 | 不銹鋼304 | 1臺 | | 4： | 水洗1儲液槽 | 不銹鋼304 | 1臺 | | 5： | 水洗2漂洗槽 | 不銹鋼304 | 1臺 | | 6： | 去銹槽 | PP工程塑料 | 1臺 | | 7： | 噴淋暨吹干槽 | 不銹鋼304 | 1臺 | | 8： | 電氣控制柜 | 電器開關 | 1臺 | | 9： | 天車運行梁架 | 工字鋼 | 1組 | | 10： | 電動葫蘆 | 移動搬送 | 1臺 | | 11： | 超聲波發生器 | 超聲波電源 | 2臺 | | 12： | 過濾器 | 循環過濾用 | 2臺 | | 13： | 循環泵 | 0.37KW | 3臺 | | 14： | 噴淋泵 | 噴淋用 | 1臺 | | 15： | 氣體過濾調節器 | 過濾壓力調節 | 2只 | | 16： | 氣體過濾調節器 | 過濾除油壓力調節 | 1只 | 設備構造參數 1脫脂槽 | 內槽尺寸 | （L*W*H）3000*450*450mm | | 結構組成 | 脫脂槽、儲液槽 槽體材質：不銹鋼304 | | 超聲波裝置 | （1）超聲波發生器頻率：25KHZ，功率：4KW/臺 （2）超聲波發生器裝置工作電壓220VAC±10％； （3）震板材質不銹鋼304； （4）超聲波發生器電源IGBT大功率集成路 （5）槽內設置2組震板 具有軟啟動及停機功能，手動零負荷啟動關機，延長電器使用壽命。具有過載保護、水位頻率自動跟蹤功能、全數字掃頻；電能轉換效率可達95%以上，功率輸出穩定可靠。 | | 加熱方式 | 電加熱，功率45KW | | 循環系統 | 循環泵功率350W，循環可設置每小時1-2次 濾芯10吋、5根 | | 液位保護系統 | 脫脂槽液位保護功能，當液位不足時，超聲波停止工作或無法工作；儲液槽液位保護，當液位不足時，加熱功能停止工作 | | 其它 | 自動進水 電磁閥CKD | 2水洗1槽 | 內槽尺寸 | （L*W*H）3000*450*450mm | | 結構組成 | 水洗1槽、儲液槽 槽體材質：不銹鋼304 | | 加熱方式 | 電加熱，功率45KW | | 鼓泡功能 | 槽底埋設鼓泡管道，可通過氣體調節器自由調節鼓泡強度 | | 循環系統 | 循環泵功率350W，循環可設置每小時1-2次 濾芯10吋、5根 | | 液位保護系統 | 水洗1槽設置液位保護功能，當液位不足時，鼓泡停止工作或無法工作；儲液槽液位保護，當液位不足時，加熱功能停止工作 | | 其它 | 自動進水 電磁閥CKD | 3水洗2槽 | 內槽尺寸 | （L*W*H）2500*450*450mm | | 槽體結構組成 | 槽體材質：不銹鋼304 | | 鼓泡功能 | 槽底埋設鼓泡管道，可通過氣體調節器自由調節鼓泡強度 | | 液位保護系統 | 設置液位保護功能，當液位不足時，鼓泡停止工作或無法工作 | | 其它 | 自動進水 電磁閥CKD | 4去銹槽 | 內槽尺寸 | （L*W*H）2500*450*450mm | | 槽體結構組成 | 槽體材質：PP工程塑料 | | 滑動蓋板 | 與水洗2槽共用 | | 工件支撐架 | 不銹鋼架，尼龍回轉棒 | | 進排水 | 手動 | 5噴淋暨吹干槽 | 內槽尺寸 | （L*W*H）3000*900*450mm | | 槽體結構組成 | 槽體材質：不銹鋼304 | | 封閉結構 | 亞克力罩殼半封閉式 | | 氣槍 | 2把 | | 水槍 | 2把 | | 噴淋泵 | 1臺 | 6輸送系統 6.1采用龍門式輸送機構，龍門架使用電機驅動，龍門最大起吊總質量≤500Kg； 6.2龍門橫梁上掛電動葫蘆，用于起吊工件，工件裝在清洗籃內； 6.3龍門架立柱橫梁采用 18 #工字梁 6.4電動葫蘆上下制動：限位開關可自動停止 7控制系統 7.1采用半自動控制，各工位采用人工操作； 7.2設備安裝緊急停車按鈕和報警裝置； 7.3電氣柜面板各種開關用于操作 7.4所有超聲波發生器擺放在電柜內，便于操作與觀察，同時避免信號干擾與受潮； 7.5設備具有良好的接地裝置。  性能特點 1. 操作面板簡潔美觀，便于操作，功能全面。 2.運用天車搬送操作過程，輕松實現工件位移和上下的動作。 3.整體設備充分考慮人體工程學，保證操作者安全、舒適. 4.超聲波強度大，超聲波密度高，該超聲驅動形式適于清洗油污、石蠟等難以清洗的產品，在機械行業得到廣泛應用。 5.超聲波控制器采用獨特的掃頻驅動電路，徹底消除清洗盲區，并且采用控制器一驅一的形式，不會出現信號互相干擾，以及頻率不諧振現象。 6.具有軟啟動及停機功能，手動零負荷啟動關機，延長電器使用壽命。 7.設計了過壓、過溫、過流保護線路，安全可靠有保障。 8.清洗時液體內產生的氣泡非常均勻，工件的清洗效果也將非常均勻一致。
9. 管路鋪設整齊、美觀，管路有固定支架，活接頭、閥門等部件留有足夠的安裝空間，便于維修、更換。
|
